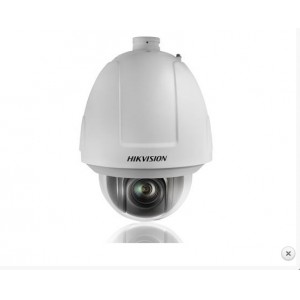

DS-2AF5230S系列
200万像素5寸数字高清高速智能球机
|
机芯
|
|
图像传感器
|
1/2.8"Progressive Scan CMOS
|
|
最低照度
|
彩色：0.02Lux @ (F1.6，AGC ON)
黑白：0.002Lux @(F1.6，AGC ON)
|
|
白平衡
|
自动 / 手动 / 自动跟踪白平衡 /室外/室内/日光灯白平衡/钠灯白平衡
|
|
增益控制
|
自动 / 手动
|
|
3D降噪
|
支持
|
|
信噪比
|
大于 52dB
|
|
背光补偿
|
支持
|
|
宽动态
|
支持
|
|
电子快门
|
50Hz: 1/1-1/30,000s
60Hz: 1/1-1/30,000s
|
|
日夜模式
|
自动ICR 彩转黑
|
|
数字变倍
|
16倍
|
|
隐私遮蔽
|
最多24块多边形区域；支持多种颜色、马赛克可选
|
|
聚焦模式
|
自动 / 半自动 / 手动
|
|
强光抑制
|
支持
|
|
|
镜头
|
|
焦距
|
4.3-129mm, 30倍光学
|
|
变倍速度
|
大约3秒(光学, 广角-望远)
|
|
水平视角
|
65.5-2.11度(广角-望远)
|
|
近摄距
|
10-1500mm(广角-望远)
|
|
光圈数
|
F1.6-F5.0
|
|
|
Smart功能
|
|
Smart跟踪
|
手动跟踪、全景跟踪、区域入侵跟踪、越界跟踪；支持多场景巡航跟踪
|
|
Smart侦测
|
人脸侦测、区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测
|
|
Smart录像
|
断网续传、智能后检索
|
|
Smart图像增强
|
透雾、强光抑制、电子防抖
|
|
Smart编码
|
低码率、ROI、SVC
|
|
Smart报警
|
网线断、IP地址冲突、存储器满、存储器错、非法访问
|
|
|
功能
|
|
水平范围
|
360°连续旋转
|
|
水平速度
|
水平键控速度:0.1° ~300°/s,速度可设；水平预置点速度:540°/s
|
|
垂直范围
|
-5°-90°（自动翻转）
|
|
垂直速度
|
垂直键控速度:0.1° ~240°/s,速度可设；垂直预置点速度:400°/s
|
|
比例变倍
|
支持
|
|
预置点个数
|
256个
|
|
巡航扫描
|
8条, 每条可添加32个预置点
|
|
花样扫描
|
4条, 每条路径记录时间大于10分钟
|
|
断电记忆
|
支持
|
|
守望功能
|
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描
|
|
方位角信息显示
|
开 / 关
|
|
预置点视频冻结
|
支持
|
|
定时任务
|
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出
|
|
智能运动跟踪
|
支持
|
|
|
网络
|
|
最大图像尺寸
|
1920×1080
|
|
主码流分辨率及帧率
|
50Hz:25fps(1920×1080)、25fps(1280×960)、25fps(1280×720)
60Hz:30fps(1920×1080)、30fps(1280×960)、30fps(1280×720)
|
|
子码流分辨率及帧率
|
50Hz:25fps(704×576)、25fps(352×288)、25fps(176×144)
60Hz:30fps(704×480)、30fps(352×240)、30fps(176×120)
|
|
视频压缩
|
H.264/MJPEG/MPEG4，H.264编码支持Baseline/Main/High Profile
|
|
SVC
|
支持
|
|
ROI编码
|
支持8块区域，等级可调
|
|
音频压缩
|
G.711ulaw/G.711alaw/G.726/MP2L2
|
|
网络协议
|
IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,
DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour
|
|
同时预览视频数
|
最多10 路
|
|
用户权限
|
最多32个用户，分3级:管理员、操作员和普通用户
|
|
安全模式
|
授权的用户名和密码，以及MAC地址绑定；HTTPS加密；IEEE 802.1x网络访问控制、IP地址过滤
|
|
|
系统集成
|
|
报警输入
|
2路开关量输入(0-5vDC)
|
|
报警输出
|
2路，支持报警联动
|
|
报警联动
|
预置点/巡航扫描/花样扫描/触发开关量输出/上传中心
|
|
高清串行数字视频输出
|
HD-SDI输出，BNC接口
50Hz:25fps(1920×1080)
60Hz:30fps(1920×1080)
|
|
智能报警
|
音频异常侦测,移动侦测,视频遮挡,网线断,IP地址冲突,存储器满,存储器错,非法访问
|
|
音频输入
|
音频输入(LINE输入、MIC输入)，音频峰值:2-2.4V[p-p]，输入阻抗:1KΩ±10%
|
|
音频输出
|
线性电平，阻抗:600Ω
|
|
网络接口
|
内置RJ45网口，支持10M/100M网络数据
|
|
RS485 控制接口
|
采用半双工模式，支持自适应HIKVISION，PELCO-P和PELCO-D(可添加)协议
|
|
应用编程接口
|
支持软件集成的开放式API，支持标准协议(ONVIF、PSIA、CGI)、支持海康SDK和第三方管理平台接入、支持GB/T28181协议
|
|
客户端
|
支持iVMS-4200客户端
|
|
浏览器
|
支持IE7+,Chrome18+,Firefox5.0+,Safari5.02+浏览器、支持多国语言
|
|
|
一般规范
|
|
菜单
|
中、英文
|
|
电源
|
AC24V(仅-A型号支持)；室外球：40W max(其中加热20W max);室内球：25W max
|
|
工作温度和湿度
|
-30 ℃-65℃(室外) / -10℃-55℃(室内)
湿度小于90%
|
|
防护等级
|
IP67(室外球)
TVS 6000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准
|
|
安装方式
|
多种安装方式可选根据应用环境进行选择
|
|
尺寸
|
Φ220×325.5mm(室外)
Φ183.4×243mm(室内)
Φ245×236mm (室内嵌入式)
|
|
重量
|
4kg
|
|
Smart功能：
• Smart跟踪：支持手动跟踪、全景跟踪、区域入侵跟踪、越界跟踪四种跟踪方式并支持多场景巡航跟踪功能。
• Smart侦测：支持人脸侦测、区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测功能
• Smart录像：支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放
• Smart图像增强：支持透雾、强光抑制、电子防抖
• Smart编码：支持低码率、ROI感兴趣区域增强编码、SVC自适应编码技术
• Smart报警：支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能
系统功能：
• 采用高性能传感器，图像清晰，最大分辨率可达1920x1080
• 支持智能运动跟踪功能
• 精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动
• 支持标准的API开发接口，支持海康SDK、ONVIF、CGI、PSIA、GB/T28181和E家协议接入
• 支持PAL/NTSC制式切换，具有良好的地区适用性
• 支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别
• 支持三维智能定位功能，配合DVR/客户端软件/IE可实现点击跟踪和放大
• 支持3D数字降噪
• 支持多语言菜单及操作提示功能，用户界面友好
• 支持系统双备份功能，确保数据断电不丢失
• 支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态• 防雷、防浪涌、防突波
• 室外球达到IP67防护等级
• 支持定时任务预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出等功能
• 视频输出接口为SDI接口，实现无损耗数字信号传输
机芯功能：
• 30倍光学变倍，16倍数字变倍
• 支持自动光圈、自动聚焦、自动白平衡、背光补偿
• 支持超低照度，0.02Lux/F1.6(彩色),0.002Lux/F1.6(黑白)
• 支持宽动态功能
• 支持强光抑制功能
• 支持多边形隐私遮蔽，多区域可设，多颜色、马赛克可选
网络功能：
• 采用高性能平台，性能可靠稳定
• 支持以太网控制，同时支持模拟输出
• 可通过IE浏览器和客户端软件观看图像并实现控制
• 支持NAS存储录像，录像可断网续传，最高可支持8个NAS盘
• 支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤
• 支持ROI感兴趣区域增强编码
• 支持H.264/MJPEG/MPEG4视频压缩算法，支持多级别视频质量配置、H.264编码复杂度Baseline/Main/High Profile，支持实时视频输出分辨率为HDTV1080p(符合SMPTE274M标准)、960p和HDTV720p(符合SMPTE296M标准)
• 支持多种网络协议，IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour
• 支持1路音频输入和1路音频输出
云台功能：
• 水平方向360°连续旋转，垂直方向-5°-90°,无监视盲区
• 水平预置点速度最高可达540°/s,垂直预置点速度最高可达400°/s
• 水平键控速度为0.1°-300°/s,垂直键控速度为0.1°-240°/s
• 支持256个预置位,并具有预置点视频冻结功能
• 支持8条巡航扫描,每条可添加32个预置点
• 支持4条花样扫描,每条路径记录时间大于10分钟
• 支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整
• 支持守望功能，预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)
• 支持报警功能，内置2路报警输入和2路报警输出，支持报警联动，可在报警后触发调用预置点/巡航扫描/花样扫描/触发开关量输出/上传中心
应用场景
5 寸网络高清智能球的种种特性使之可广泛应用于需要大范围高清画质监控的场所，如:河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。
订货型号
DS-2AF5230S-A：AC24V，室外；
DS-2AF5230S-A3：AC24V，室内①；
①注：室内球同时支持室内吸顶装和室内嵌入式安装两种方式
外形尺寸
线缆功能
建议配件
 |
|
| DS-1602ZJ长壁装支架 |
DS-1602ZJ-Pole柱杆装支架 |
|
|
|
| DS-1602ZJ-Corner墙角装支架 |
DS-1602ZJ-Box电源盒长臂装支架 |
