银行门禁方案
系统设计依据:
《安全防范工程程序与要求》(GA/T75-94)
《安全防范工程费用概预算编制办法》(GA/T70-94)
《防盗报警控制器通用技术条件》 (GB12663-90)
《民用建筑电气设计规范》(JGJ/T16-92)
《供电系统设计规范》 (GB50052-95)
《建筑大楼智能化系统工程设计管理暂行规定》(建设部1997-290)
《智能建筑设计标准》 (GB/T 50314-2000)
《计算机软件开放规范》 (GB8566-88)
《数据电缆接口规范》 (DOCSIS)
《电气装置工程施工及验收规范》(GBJ232-82)
《建筑及建筑群综合布线系统工程设计规范》 (GB/T 50311-2000)
《火灾自动报警系统设计规范》 (GB 50116-98)
《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB 50171-92)
《电气装置安装工程接地装置施工及验收规范》 (GB 50169-92)
《建筑工程安装电器图集》
门禁系统设计
门禁系统概述
门禁, 又称出入管理控制系统,是一种将信息技术、电子技术和机械锁有机地结合在一起,对进出人员进行适当级别的权限鉴别,并进行相应控制的数字化管理系统。本方案设计的门禁系统是基于非接触式感应IC卡识别技术,由管理系统、控制器、感应式读卡器、电子锁等组成的一个功能强大的智能型网络门禁系统,人员手持一张合法的感应式IC卡即可通过IC卡识读设备自动控制授权允许开启的电子锁。门禁系统取代机械锁匙,减少钥匙管理的麻烦,有效地避免钥匙流失。同时可记录、查询进出人员信息,与普通机械锁有着无法比拟的优越性。
门禁系统的结构
门禁系统基本功能
人员权限管理:门禁系统控制着多个门,每个都只允许有相应权限的人出入,系统有三种权限控制方式,一是可以根据持卡人身份权限设定有效开门区域(控制器号码及门号码)。二是可对每个电子钥匙设置不同的有效开放时段,且可以通过权限组定义组合出无数种权限类型,如企业普通职员只有在正常上班时间段才可有效开某些门,超出设定时段将禁止开门;三是系统可以设置每个时间段有不同的开门方式(单卡、双卡、卡+密码、密码、常开通行等),分别对每张卡可以授权在不同时段使用不同的开门方式。
现场监控:系统可对所有的出入控制操作(卡端和PC端)以及门控制事件进行全面的实时监控。实时显示进出人员信息及门状态事件。
网络监控:系统可支持操作管理员对整个网络进行全面远程监控。这包括对任何一个出入点的识别器和门状态等的控制操作。
图像显示:系统的中央处理器可在屏幕上提供预设的持卡者图像显示,以便更进一步加强对人员出入的安全检查。
记录查询:系统可查询在任何过去指定时刻的系统出入纪录。
数据库后备和恢复功能:系统可制作及存储任一时刻的“镜像”以便系统在故障后恢复。
节假日设置:系统可以预先设置特殊的出入管理方案,以便在节假日全部区域关闭的情况下启动.一年可以设置99个节假日。

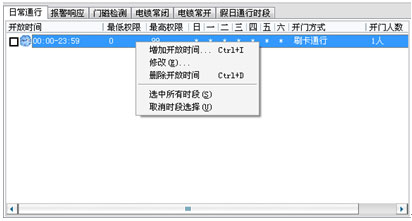

开放时段设置:系统对于每一个门,可以按照一周每一天设置开放时间段,每一个门最多一天可以设置30个开放时间段。节假日的时间段可以单独设置。如下图所示:
自动报警功能:非法使用卡或强行打开门锁等非正常情况下系统会将自动发出报警信号,系统将自动记录非常状况的时间、门号、状态等详细信息,确保门锁安全和事后查证。部分读卡器可选装有防撬开关,当读卡器被撬时系统可报警。
系统联动功能:系统预留有与其他系统联接的接口(报警联动及火警联动接口),根据需要可以扩充更多的接口,通过软件编程控制,可以将接口定义成报警输入点或输出点等,方便与其他系统联动。
目标功能简介
徽商银行是全球银行500强之一,分支机构遍布安徽省各县市,门禁系统总体设计目标是集中管理,分开控制,要求系统安全、使用方便。
根据改项目需求及分布情况,我们设计门禁系统以分支机构为单位,通过网络连接,在总部统一管理。
银行门禁系统在安全措施方面非常重要,本系统具体三大特色:
1:报警功能
★门磁报警功能
门磁是门禁系统中的安全报警系统,可以检测门开关状态,实时在电脑上监控门的情况。每个门安装有门磁,当门被异常打卡,或打开门的时间超过规定时间,门禁主机通过门磁检测到门被打开,立即发出报警信号,在监控电脑上显示门的情况,通知值班人员处理。
★联动报警
门禁系统可以与消费系统、防盗报警系统等其他安全系统联动。如果是消防报警信号,当有警情发生时,可以自动开门,该功能主要应用在办公、宿舍等区域;
接入的如果是防盗报警信号,当有警情发生时,门锁被关闭,不能打开。只有管理人员才能解除警报并开门,有效保护财产安全。
★胁迫密码
工作人员被人胁迫要求打开某些门,如果该工作人员拒绝开门或者强行报警会被犯罪份子进行人身伤害,所以此时工作人员可以假意顺从犯罪份子,输入特定的反胁迫密码,此时门被自然打开,系统可以将被胁迫的报警信息发送给中央控制人员的电脑,并驱动报警,及时采取措施.并同时保障了被胁迫工作人员的人身安全。
2:安全措施
★多卡开门
多卡开门功能是在指定时间内(如10秒),有开门权限的多张卡连续刷卡成功,门锁才能被打开,结合防尾随互锁功能,系统主要用在库房等重要的安全场所。
★双向控制
两个读卡器同一个门禁主机控制一道门,进出都要刷卡,不使用开门按钮,可以记录进出时间。主要在资料档案室,机房等场所使用该功能,可以记录人员在管制场所停留的时间,方便后续查询。
★防尾随功能
防尾随功能就是指两道门关联在一起,进入外面一道门前,先刷卡,认证通过后门锁开启;进入中间隔离区后必须关闭外面那道门,否则里面的门无法打开;关上外面的门之后再次刷卡,认证通过后门锁开启。出门时,操作跟进门的时候类似,先开里面那道门,再开外面那道门。该功能可以有效防止有人跟随进入。主要用在金库、营业大厅进入柜台的通道,提高安全。
金库门禁系统图
3: 实时监控
实时监控功能,使用监控软件,配合电子地图,将可以实时显示门的位置,门的开关状态,并可以控制门的开或关。配合上述各项功能, 当非法人员强行破坏门禁设备,或者非法、尾随合法人员等进入重要区域时,这些信号将触发监控设备,摄像机将马上对现场进行抓拍照片,或者录像,以及通知保安人员,作为事后核对。
紧急情况预防措施
门禁系统控制着各个出入口及通道,主要是控制人员流动,保护财产安全,但在紧急情况下,分级别处理,有些场所需要以人身安全为主,有些场所必须要人、物两者兼顾。所以采用以下两种措施预防。
1 选择合理的设备
预防合理的选择电子锁开锁的类型,可预防紧急情况,在消防通道选用断电开锁型的电子锁,如电插锁、磁力锁等系列,紧急情况时电锁断电打开。重要的房间或出入口,选用通电开锁型的电子锁,如电锁口等,配合普通球形锁使用,紧急情况时系统断电,电锁闭合,出门可用球形锁手动开门,进门则可用钥匙,有效防止恶意破坏财产的遗失。
2 设计有效的措施预防
每一栋建筑内的门禁系统统一集中供电,方便给系统增加后备电源,同时方便集中控制所有的出入口,系统中安装紧急开关,在紧急情况下,按下紧急开关,对应所有的电锁都断电打开。
